iFixit вскрыли новый MacBook Air
![](SITEIMAGES/3706.jpg)

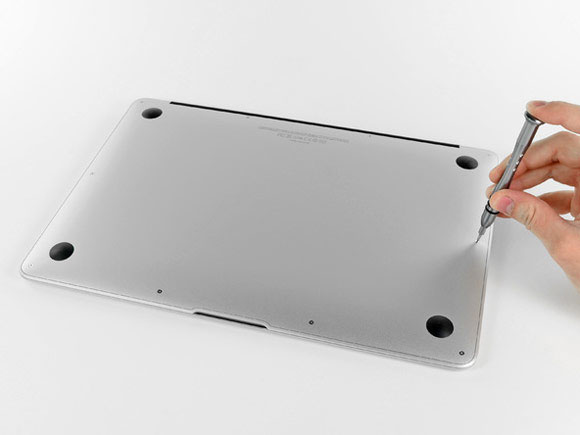

Можно по-разному относиться к западным ресурсам с их бесконечными инсайдерами, но к кому у нас никогда не было претензий, так это к ребятам из iFixit. Год за годом они упорно разбирают все новые устройства от Apple, после чего предоставляют нам интереснейший фото-отчёт. На этот раз iFixit под нож угодил 13-дюймовый MacBook Air.

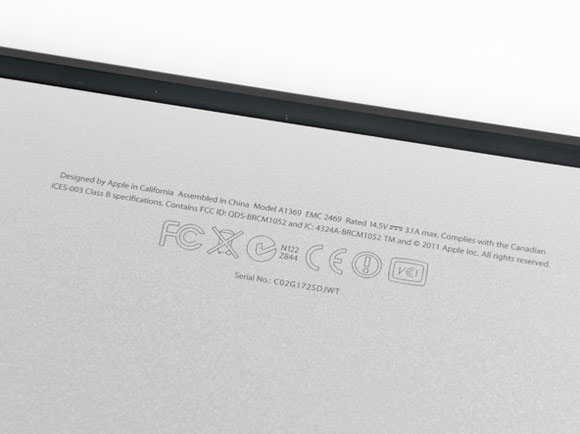

В маркировке на нижней части ноутбука — ничего нового. MacBook всё ещё разработан в Калифорнии, а производится, увы, в Китае. Интересно, а бразильский завод будет производить ноутбуки?
![](SITEIMAGES/3707.jpg)

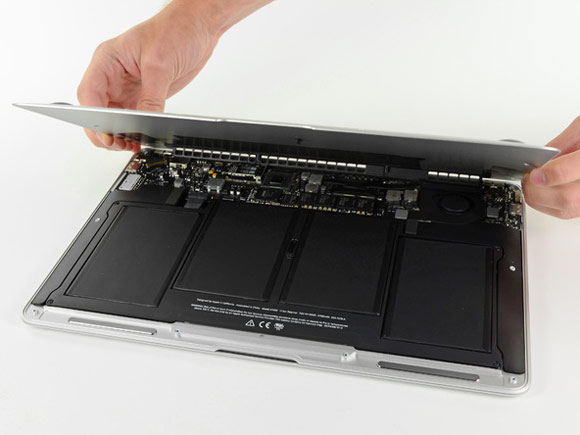

Снимаем крышку. Винты с октября прошлого года нисколько не изменились — шлицы на них всё так же выполнены в виде пятиконечной звезды. Чтобы было неповадно разбирать ноутбук.
![](SITEIMAGES/3708.jpg)

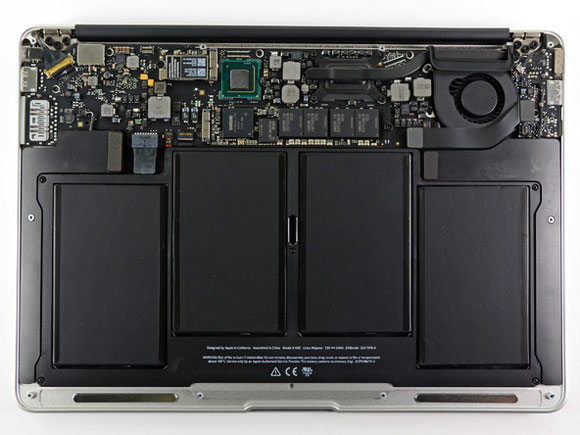

Внутри — как будто бы ничего нового. Тепловая трубка от кулера теперь не дотягивается до второго чипа на материнской плате. Всё потому, что это больше не видеочип. Но обо всём по порядку...
![](SITEIMAGES/3709.jpg)

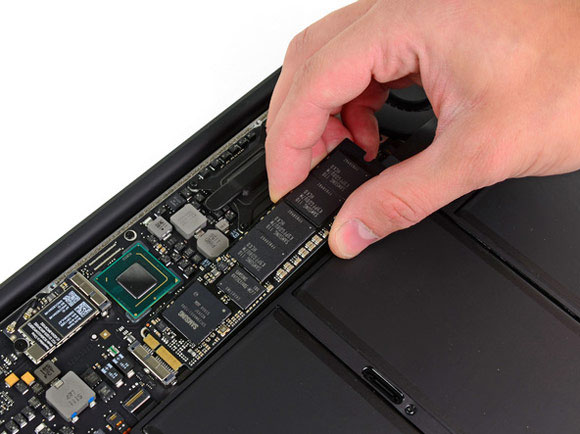

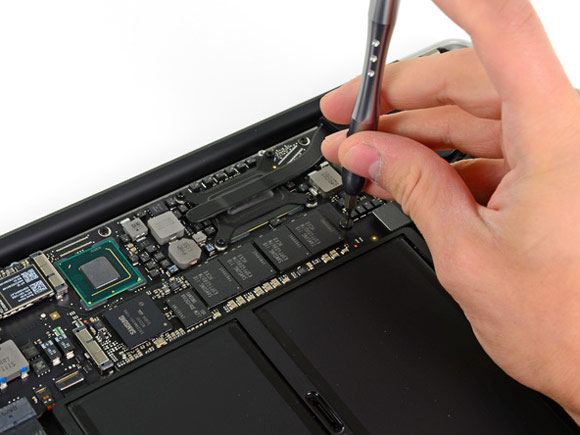

Здесь нас ждёт приятный сюрприз — SSD, как выяснилось, не интегрирован на материнскую плату. Стало быть, флеш-память по-прежнему можно заменить. Отличные новости для любителей недешёвой модернизации.
![](SITEIMAGES/3710.jpg)
![](SITEIMAGES/3711.jpg)

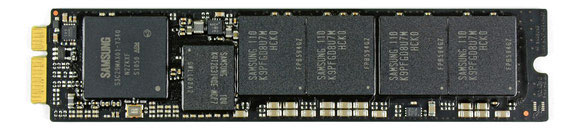

Сама плата SSD осталась прежней с тех пор, как в апреле произошла смена поставщика. Это всё та же Samsung SM128C.
![](SITEIMAGES/3712.jpg)

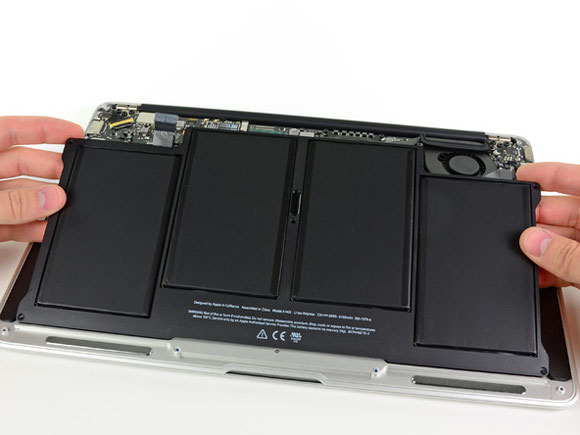

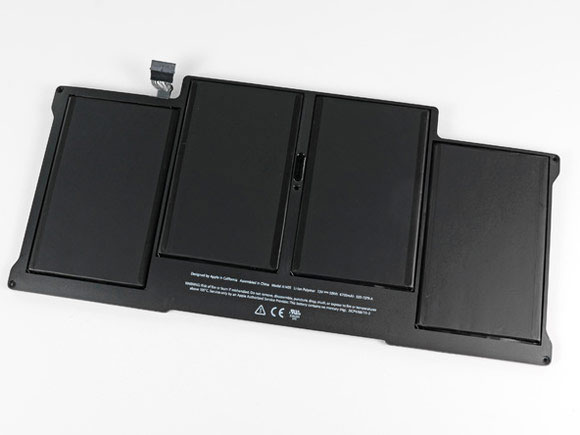

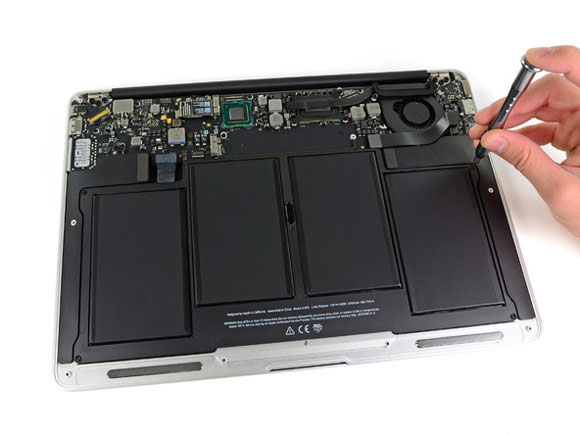

Откручиваем винты Torx и отсоединяем 4-секционную батарею. Несмотря на схожее время работы, изменился идентификатор батареи: был A1377, стал A1405.
![](SITEIMAGES/3713.jpg)
![](SITEIMAGES/3714.jpg)
![](SITEIMAGES/3716.jpg)

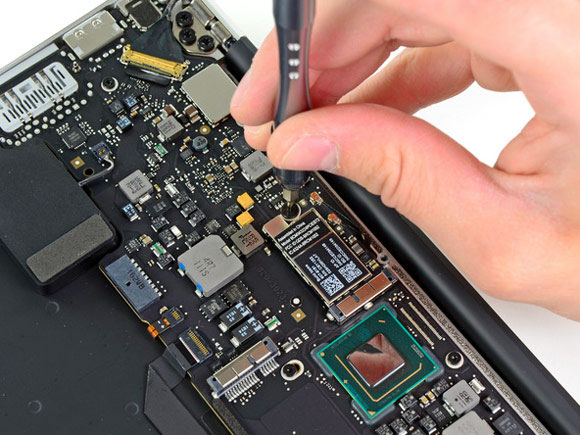

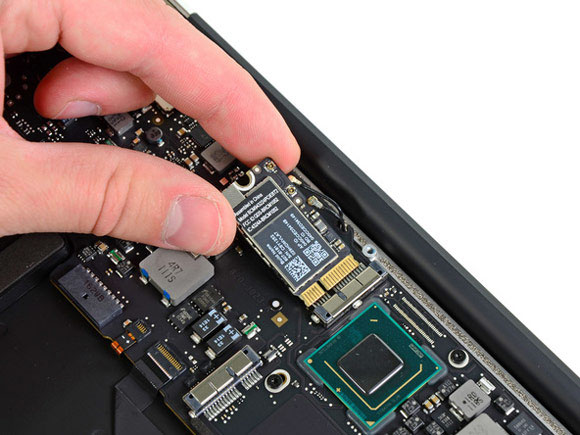

Расположение элементов на материнской плате также претерпело некоторые изменения. Платка mini-PCIe с чипами Wi-Fi и Bluetooth отныне расположена в другом месте. Что, впрочем, не мешает её снять и рассмотреть:
![](SITEIMAGES/3717.jpg)
![](SITEIMAGES/3718.jpg)
![](SITEIMAGES/3719.jpg)

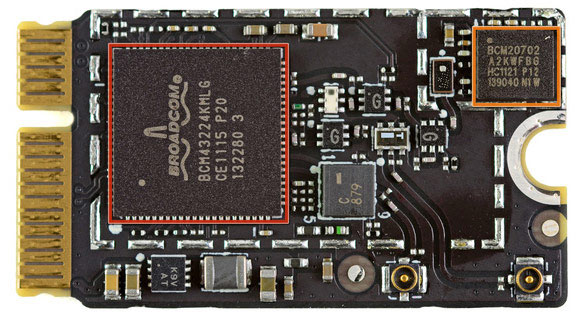

Красным отмечен 802.11n-трансивер Broadcom BCM4322, оранжевым — чип Bluetooth 4.0, Broadcom BCM20702
Bluetooth-чип, кстати, выполнен по технологии Bluetooth low energy с массой преимуществ перед классическим Bluetooth: 128-битным шифрованием данных, задержкой в 6 миллисекунд (раньше было 100 мс) и меньшим энергопотреблением.

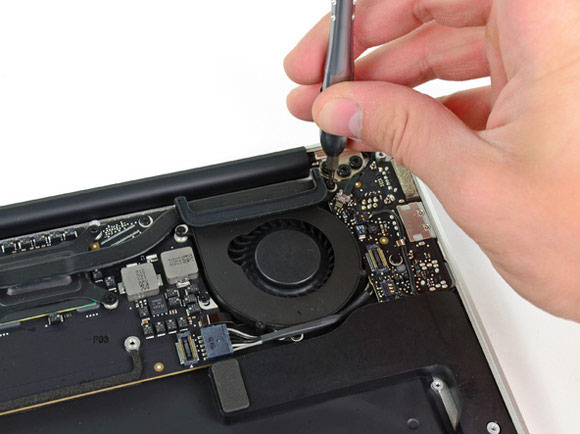

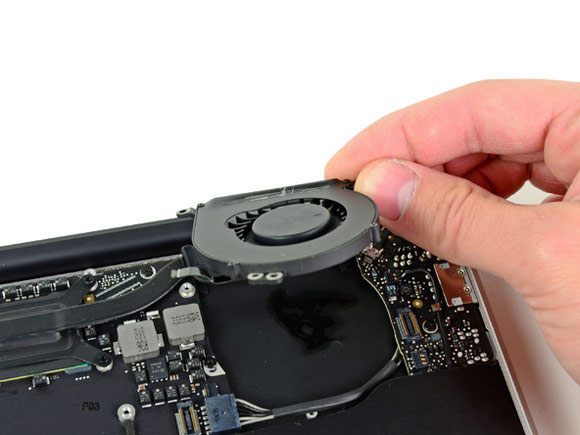

Самое время снять кулер. Затем можно будет отсоединить плату с разъёмами мини-джек, USB и Magsafe, а также с миниатюрным аудио-контроллером.
![](SITEIMAGES/3720.jpg)
![](SITEIMAGES/3721.jpg)
![](SITEIMAGES/3722.jpg)
![](SITEIMAGES/3723.jpg)

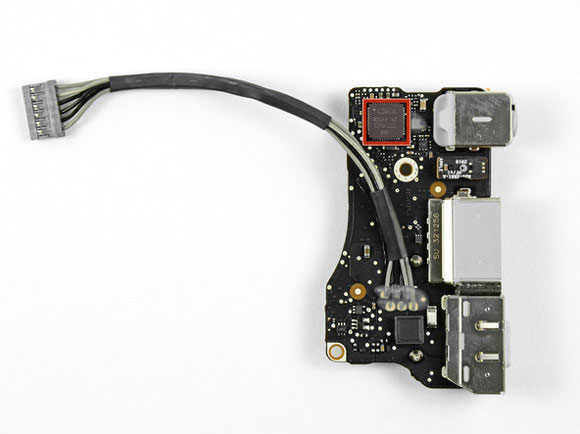

Красным отмечен аудио-контроллер Cirrus 4206BCNZ — стандартный для большинства современных MacBook

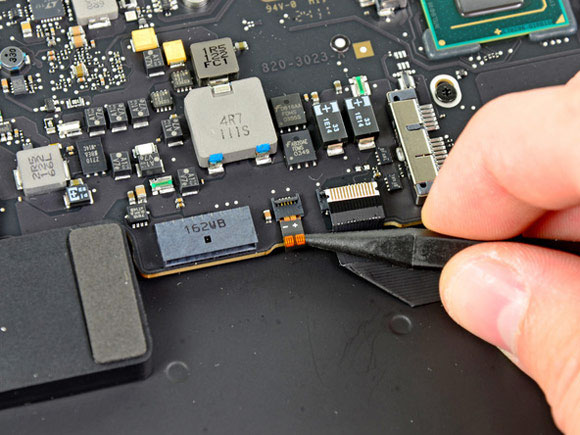

Маленький оранжевый шлейф, которого раньше не было, необходим для питания светодиодов, расположенных под клавиатурой. О них мы тоже ещё поговорим.
![](SITEIMAGES/3724.jpg)

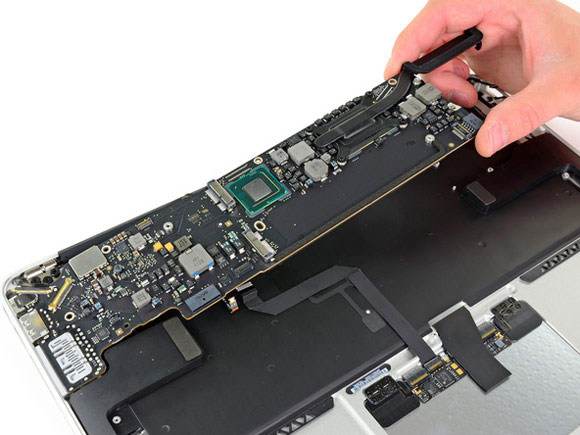

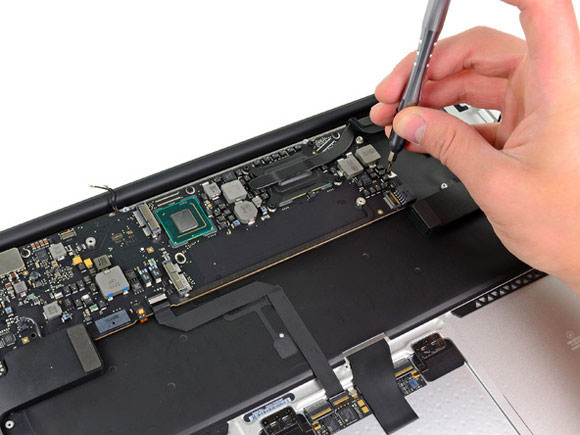

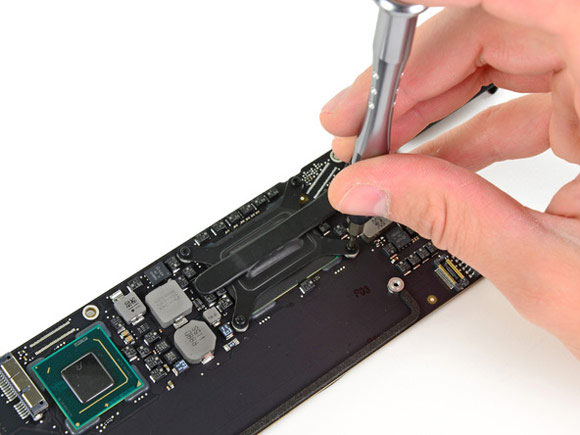

Ключевой момент — снятие материнской платы и теплоотвода для Core i5. Плашка, лежащая на процессоре, стала больше (впрочем, сам чип тоже здорово прибавил в размерах), а вот тепловая трубка осталась прежней. Не будет ли MacBook Air греться больше, чем нужно — вот вопрос.
![](SITEIMAGES/3725.jpg)
![](SITEIMAGES/3726.jpg)
![](SITEIMAGES/3727.jpg)

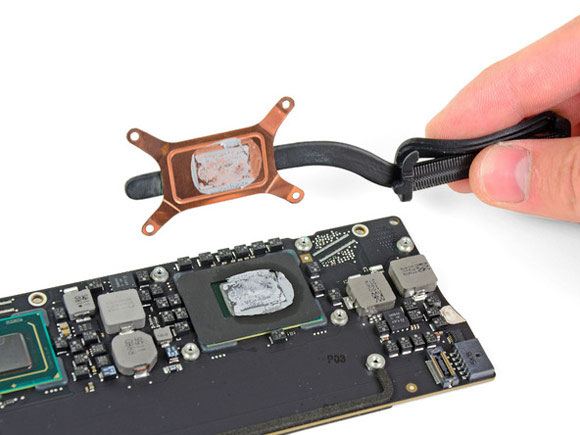

Удивительно, но термопасты на процессоре совсем немного. Раньше Apple буквально заливала ей всё вокруг. Экономия на спичках, или же Sandy Bridge действительно так хорош?
![](SITEIMAGES/3728.jpg)
![](SITEIMAGES/3729.jpg)

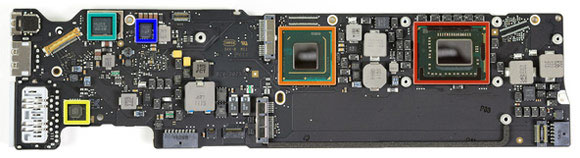

Верхняя часть материнской платы:
• Красный — процессор Intel Core i5 со встроенным видео Intel HD 3000;• Оранжевый — интеловский контроллер, обеспечивающий связь между процессором и различными интерфейсами. Скорее всего, он же отвечает за Thunderbolt;• Жёлтый — SD-контроллер Genesys Logic 822;• Зелёный и синий — что-то неизвестное, но наверняка очень нужное.
![](SITEIMAGES/3730.jpg)

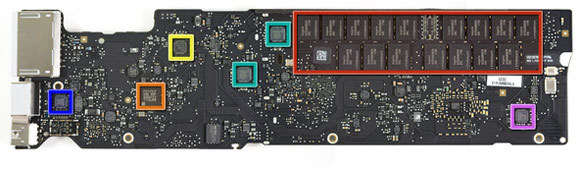

Нижняя часть платы:
• Красный — оперативная память Hynix на 4 Гб;• Зелёный — контроллеры USB 2.0;• Остальное — множество чипов, предназначение которых неизвестно.

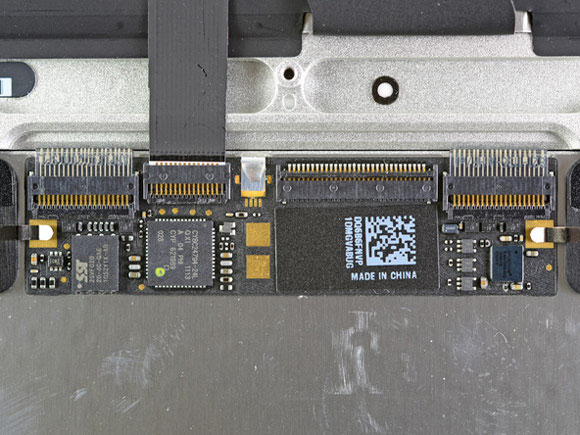

Плата для тачпада не изменилась ни на йоту:
![](SITEIMAGES/3731.jpg)

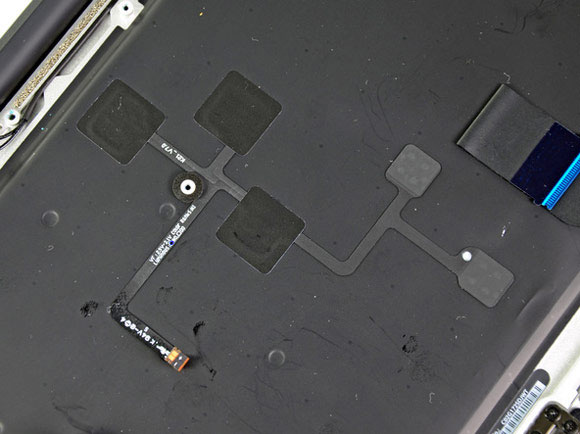

А вот это уже кое-что интересное. Перед вами — светодиодная сетка для подсветки клавиатуры. Несколько светодиодов по специальным оптоволоконным каналам подают свет на клавиатуру. Благодаря такой конструкции не нужно размещать отдельный светодиод под каждой из клавиш.
![](SITEIMAGES/3732.jpg)

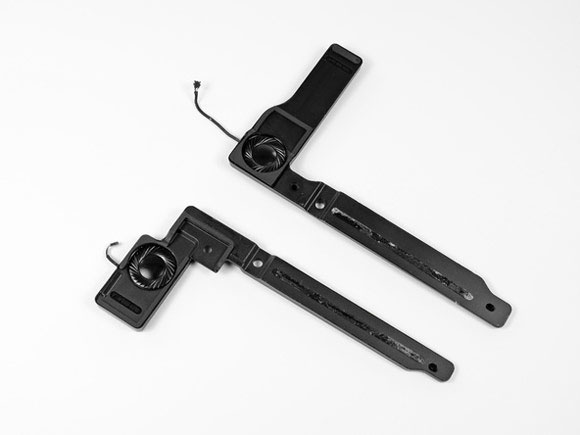

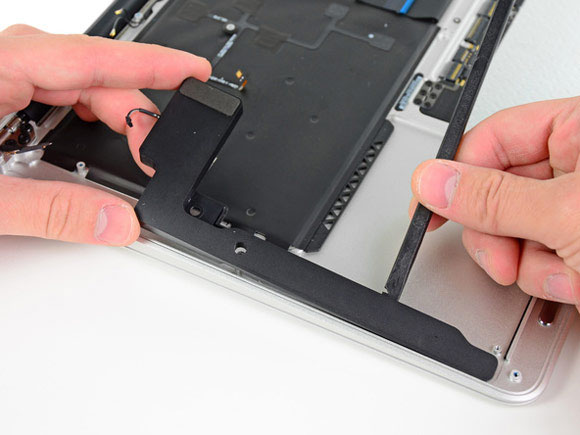

Спикеры по бокам посажены на клей. Снять их не составляет никакого труда:
![](SITEIMAGES/3733.jpg)
![](SITEIMAGES/3734.jpg)

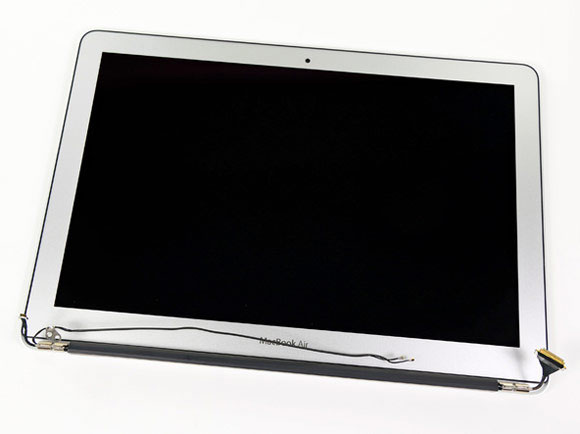

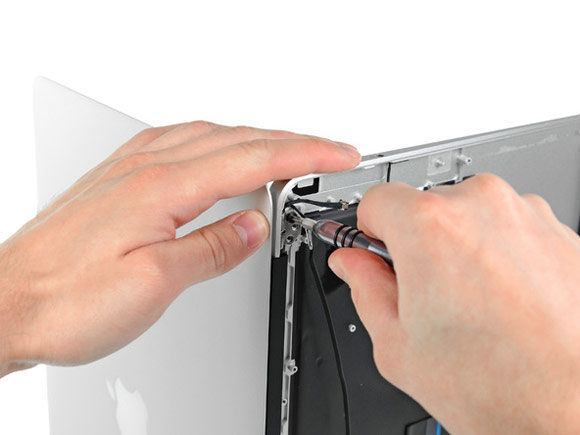

Наконец, аккуратно откручиваем винты, соединяющие основную часть с дисплеем. iFixit сообщают, что разместить над экраном HD-камеру было бы невозможно из-за ограничений по толщине. Или, по крайней мере, производство столь миниатюрной камеры обходилось бы куда дороже.
![](SITEIMAGES/3735.jpg)
![](SITEIMAGES/3736.jpg)

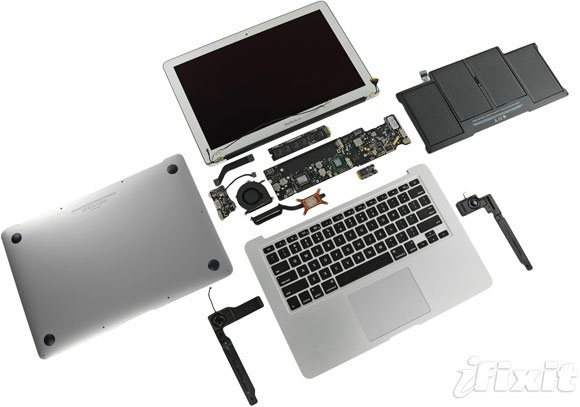

В заключение — традиционная фотография всех внутренностей устройства.
![](SITEIMAGES/3737.jpg)
